静力水准仪自动化沉降监测系统测点如何布设？

           静力水准仪利用连通液的原理，多个静力水准仪用通液管联接，液面总是在同一面，通过测量不同储液罐的液面高度与静力水准仪的基准点进行对比，得出各个静力的相对差异沉降量。基准点的垂直位移是相对恒定的或者是可用其它方式准确确定，以便能精确计算出静力水准仪系统的沉降变化量。 　　
       静力水准测量具有测量精度高（通常可达亚毫米级）、自动化监测、性能稳定，实时传输等优点。 　　

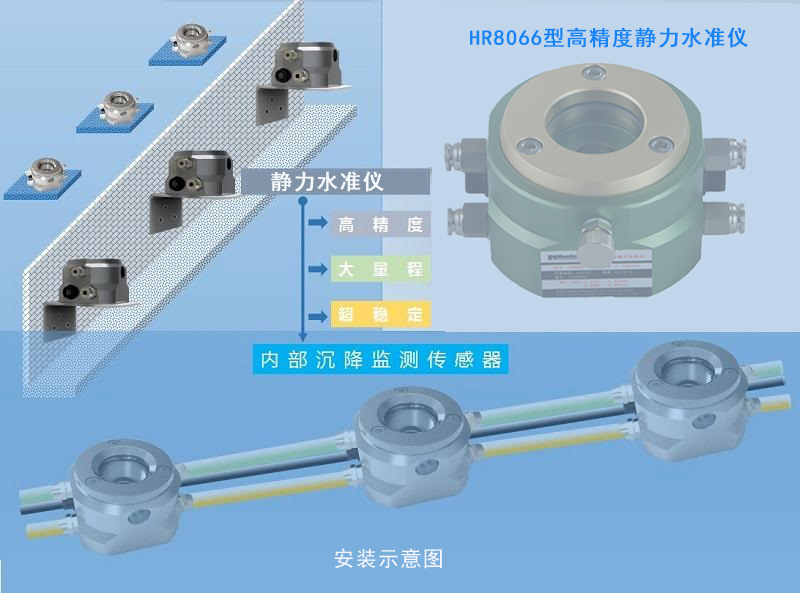

　　静力水准自动化监测系统通常包含多个静力水准仪、安装支架、液体联通管、数据采集系统、通讯后台管理软件等组成，软件可根据观测两生成相应的变化曲线，并根据工程设计值进行报警。那么它的测点布设的怎么操作的呢?如下：

 1、放水平线
     了解隧道的坡度大体走向情况以保证陕西恒瑞HR8066型静力水准仪测点布设在适宜的位置，使用水平仪（见下图）水平放置在道床上待水平仪水平及稳定后放出 一道水平线的红色激光在隧道壁上，在水平线有测点的位置用粉笔描出， 高差大出20cm 以上要设置一个转点
2、隧道打孔
　　在隧需要固定线的位置（水管下）约1.5m~2m一个孔，道床需要布 设测丁位置、结构沉降测点位置及陕西恒瑞HR8066型静力水准仪支架位置、数据采集箱位置打 孔。
　　一般钻孔标准：隧道壁上的为12mm、道床上的为12mm、结构沉降 测点的为18mm、固定支架的位置根据碰撞螺栓的大小钻孔，一般用 10mm 胀栓打 14mm 孔。
3、支架安装
　　支架部分分为膨胀螺栓、丝杆、架体，把架体用膨胀螺栓固定在打好 眼的隧道壁上，之后再把丝杆固定在支架上伸出一半的长度（为了之后好 调节高低）固定好。
4、固定静力水准仪铁管 把铁管固定在已经固定固定好的支架上，注意；铁管固定的位置应在
　　丝杆的中部，方便灌水之后的调整。
5、电线布设及安装、水管连接
　　（1）电线布设及安装 电线应根据测点间距自己截成相应距离大于测点间距两米以备
　　不够长， 首先连接基准点的陕西恒瑞HR8066型静力水准仪的测点再依次串联连接各个测点在有 测点处断开接三通及传感器数据线。
　　（2）水管连接
　　水管连接跟电线连接相似，有一点不同的是在转点处断开连接。 在水管安装在罐上时不好安装需要自备开水烫街头处10 秒后再进行连接， 在切水管时一定要把接口切齐否则漏水。
6、水罐灌水及调平水罐灌水需要自带水泵跟水桶，留出一根管接到水泵上，依次进行灌水，灌水压力不宜过大防止气泡进入，水桶里保证一直有水，防止水泵吸 入空气。水罐里水调平时，哪个水罐里的水多水罐网上提，水少往下降。
7、数据采集箱安装 数据采集箱装在联络通道内，用膨胀螺栓固定在墙上。
