HR7500系列超声波流量计/冷热量表/水表

HR7500系列超声波流量计/冷热量表/水表具有多种信号输入输出功能，产品充分利用了流量计特色的软硬件设计，投资少、系统简单明快，具有长期使用测量精度不发生变化，运行稳定可靠，功能强大等特点，其结构可分为一体式和组合式。

多种信号输入输出功能

投资少

系统简单明快

运行稳定可靠

功能强大

长期使用测量精度不发生变化

产品相关

资料下载: 点击下载
产品品牌 : 恒瑞HighReach
订货型号 : HR7500
联系邮箱 : highreach@hr-tool.cn
变送器咨询电话 : 15686900127

技术参数

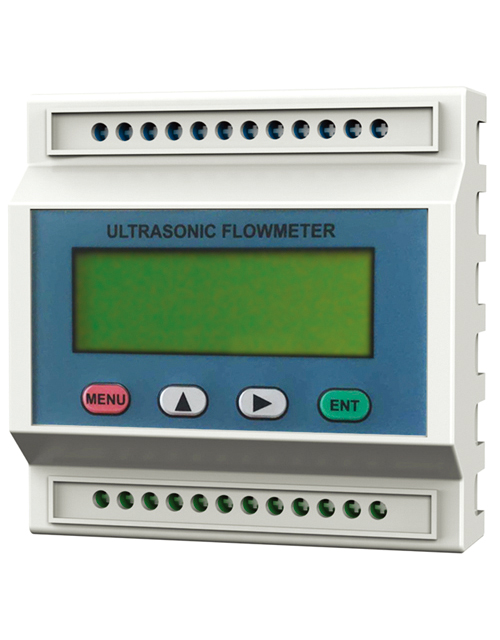

固定超声波流量计技术特点：
1、测量精度：1%
2、工作电源：隔离DC8-36V或AC85~264V
3、功    耗：工作电流50mA (不连接键盘和蜂鸣器不响的条件下)
4、可选输出：1路标准隔离RS485输出；1路隔离4-20mA或0-20mA输出(有源、无源可选)；可选HART协议；双路隔离OCT输出 (OCT1脉冲宽度6~1000ms之间可编程，默认200ms) ；1路双向串行外设通用接口，可以直接通过串联的形式连接多个诸如4-20毫安模拟输出板、频率信号输出板、热敏打；印机、数据记录仪等外部设备
5、可选输入：三路4-20mA模拟输入回路
6、显   示：2×10汉字背光显示器（中英文双语可选择）
7、操   作：16按键或4按键窗口化操作
8、其它功能：自动记忆前512天，前128个月，前10年正负净累积流量；自动记忆前30次上、断电时间和流量并可实现自动或手动；补加，并可以通过MODBUS协议读出

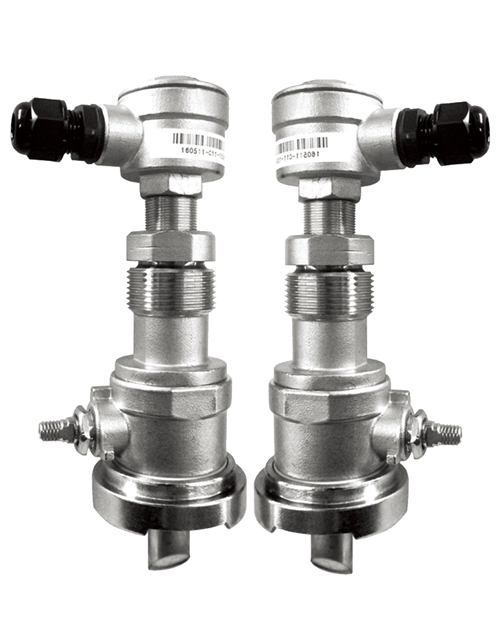

9、流量传感器：外缚式、插入式、管段式

便携超声波流量计技术特点：
适用于各种工业现场中液体流量的在线标定和巡检测量。具有操作简单、测量精度较高、一致性好、可在线打印、电池供电时间长等特点。
1、测量精度：优于1%；2、重复性：优于0.2%；3、工作电源：220VAC(标配)，110VAC (可选)
4、测量周期：500ms (每秒2次，每个周期采集128组数据)
5、电    池：内置镍氢充电电池可连续工作24小时
6、安装方式：外敷式安装
7、显    示：2×10汉字背光显示器 (瞬时流量、累积流量、信号状态等)
8、信号输出：隔离RS485
9、通讯协议：MODBUS协议，海峰FUJI扩展协议，并兼容国内其它厂家；同类产品的通讯协议
10、打印输出：内置热敏一体式打印机，实现实时或定时打印
11、其它功能：自诊断，提示当前工作状态是否正常
12、可选配的传感器：外夹式，可即插即拔式接口。

相关参数

超声波水表技术特点：
1、测量精度：2级
2、工作电源：3.6V/19AH锂电池供电或电流环环路供电（两线制）。
3、测量周期：500ms~49秒（出厂默认10秒）。
4、采样次数：每个测量周期采样次数32组~128组可选(出厂默认64组)。
5、电池功耗：出厂默认状态下锂电池可持续工作5年。
6、可选输出：1路USART(TTL)输出。；1路RS485输出（内部电池供电或外供直流电源可选）；双路隔离OCT输出(OCT1脉冲宽度6-1000ms间可编程，默认200ms) 。；1路双向串行外设通用接口，可以直接通过串联的形式连接多个诸如4-20毫安模拟输出板、频率信号输出板、热敏打；印机、数据记录仪等外部设备
7、显示：本地96段LCD显示共能够显示44个不同的窗口内容。
8、操作：本地磁性双按键可浏览前44个窗口内容，但不能设置参数，设参需通过RS485，使用二次仪表或PC设参软件。
9、其它功能：自动记忆前512天，前128个月，前10年正负净累积热量
自动记忆前30次上、断电时间和流量并可实现自动或手动补加，并可以通过MODBUS协议读出。
10、防护等级：IP68。
11、流量传感器：外缚式、插入式、管段式。
