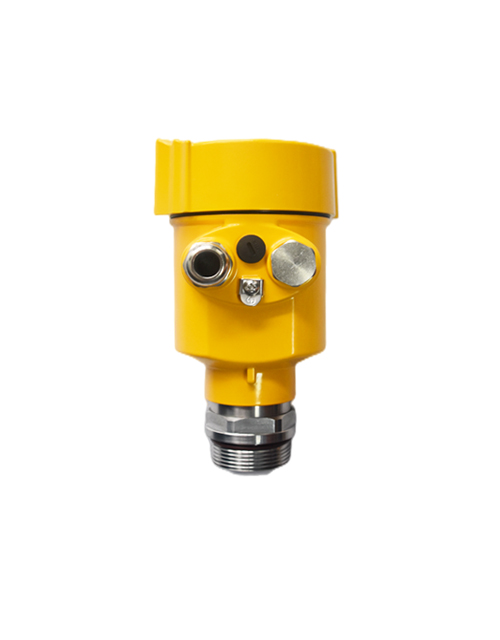

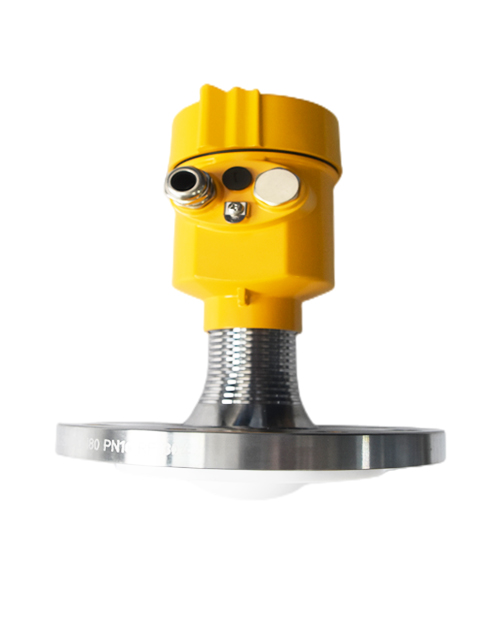

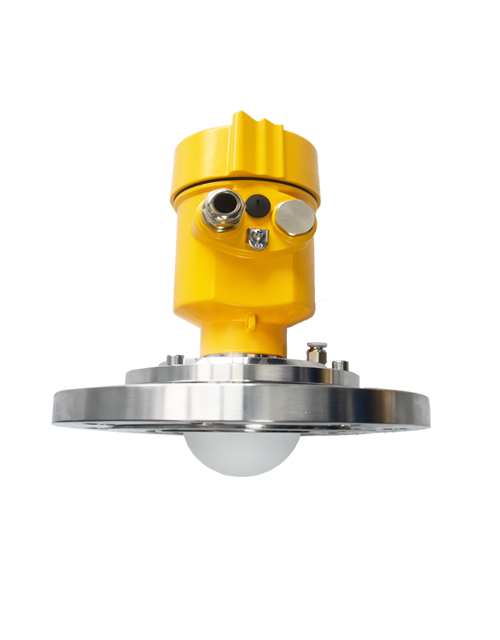

HR7380P/K/F/W系列 80GHz雷达物位计

HR7380P/K/F/W系列 80GHz雷达物位计产品，是指工作在 76-81GHz 的调频连续波(FMCW)雷达产品，支持四线制和两线制应用。产品有多个型号，盲区可以做到 8cm, 量程可达 120m。基于自研的 CMOS 毫米波射频芯片，实现更紧凑的射频架构，更高的信噪比，更小的盲区。无惧蒸汽，粉尘对雷达回波的衰减；对反射特性很弱的/低介电常数物质依然可以实现稳定的测量。

基于自研的 CMOS 毫米波射频芯片，实现更紧凑的射频架构;

5GHz 工作带宽，使产品拥有更高的测量分辨率与测量精度;

最小 3°天线波束角，安装环境中的干扰对仪表的影响更小;

波长更短，在固体表面具有更好的反射特性，大大降低对万向法兰的依赖;

支持远程调试与远程升级，减少等待时间，提高工作效率;

支持手机蓝牙调试，方便现场人员维护。

产品相关

资料下载: 点击下载
产品品牌 : 恒瑞HighReach
订货型号 : HR7380P/K/F/W系列
联系邮箱 : highreach@hr-tool.cn
变送器咨询电话 : 15686900127

技术参数

发射频率	76GHz～81GHz
测量范围	10m；20m；30m；60m；120m
测量精度	±1mm
测量间隔	最快 100ms
波束角	3°/8°/20°
使用介电常数范围	≥2
供电范围	12～28.0VDC
通讯方式	MODBUS 总线；HART
信号输出	4～20mA 或 RS-485
故障输出	3.8mA，4mA，20mA，21mA，保持
现场操作/编程	128×64 点阵显示屏/4 按键；可配置上位机设置软件
过程温度/湿度	T0:-40～85℃/湿度≤95%RH；T1:-40～260℃；T2:-40～1000℃；
外壳材质	铝合金、不锈钢
过程连接类型	管螺纹/万向法兰/防腐法兰/卫生卡盘/石英隔离法兰
过程压力	-0.1～2MPa
产品尺寸	φ125*270mm
电缆入口	M20*1.5
