HR7310型雷达水位计

HR7310型雷达水位计产品为我司自主研制的一款非接触式水(物)位探测设备，可用于监测江河、湖泊、水库水位及辅助水处理作业。

本雷达水位计工作在24GHz ISM频段，采用FMCW调制方式，可全天候实时探测水体水位信息，不受气候、温度、水面水汽及水中污染物影响。产品内置高效的数据处理算法，确保产品测量结果的精度。

本产品提供三种标准物理电路接口：RS232、RS485(默认)、4~20mA。

FMCW调频连续波模式

外观小巧紧凑，超高性价比

全天候工作，不受温度影响，抗干扰能力强

测量运行和休眠模式相结合，节能降耗

多种接口方式提供，便于接入平台系统

IP67防水设计，适用各种野外环境

名称	说明
测量范围	20m，40m
测量精度	≤±1cm
分辨力	4mm
测量时间	300 ~ 20000ms
测量间隔	0~30000s
数据格式	9600，n，8，1
通信接口	RS-485/ RS-232 / 4-20mA电流环
通讯协议	自定义ASCII/MODBUS
天线样式	平面微带阵列天线， 11°× 11°
发射频率	24.005 ~ 24.245GHz
工作电压	+7~28V DC
工作电流	工作模式，工作电流 ≤ 150mA@12V 低功耗（休眠）模式，工作电流 ≤ 1mA@12V
工作温度	-40 ~70℃
防护等级	IP67

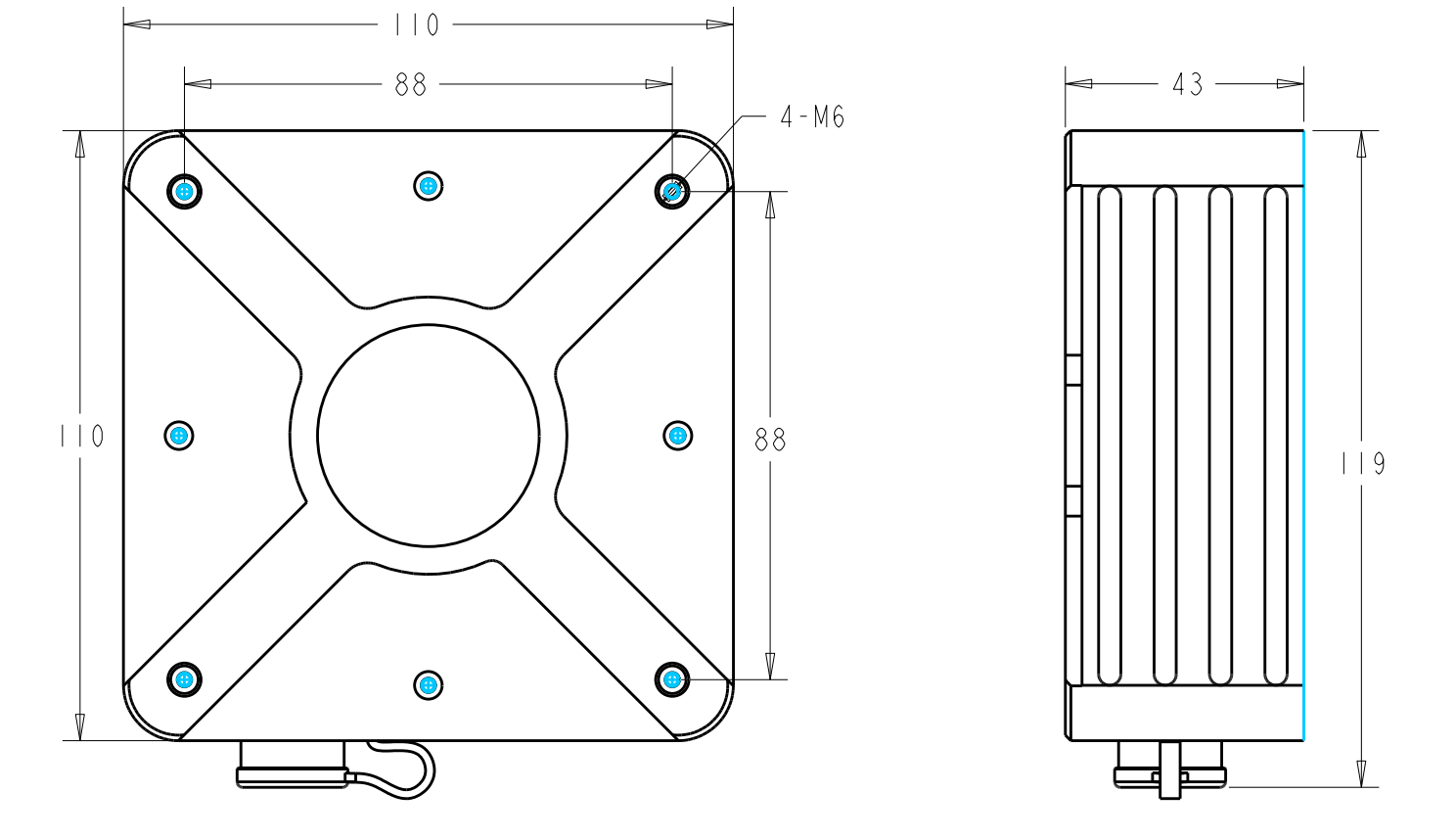

尺寸(l×w×h)	110×110×43 (mm)
外壳材料	前盖赛钢(白)，后盖铝合金(银)
