HR2300NB型无线压力/液位变送器-HighReach恒瑞测控系统

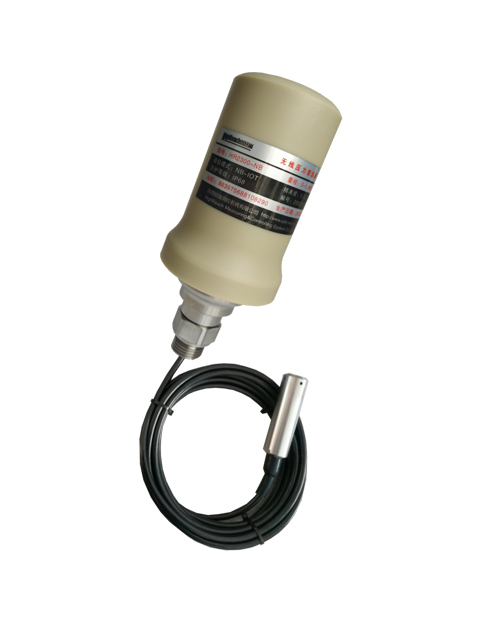

HR2300NB型无线压力/液位变送器

HR2300-NB系列无线压力/液位变送器可用于采集管道（容器）的压力、液位信号，无线上传。该产品使用智能压力传感器，集成传感元件、信息处理、无线通讯、电池供电等于一体。

智能终端（手机、平板）现场配置运行参数，读取压力值、电池电压，安装、调试、使用、维护更加简单、便捷；

直接安装在管道或是引出的支管上，监测水、油、气、汽等介质的压力，或是配液位传感器，监测管沟、水池的液位；

支持NB-IoT、LTE(全网通)、MQTT、COAP通信协议

支持2.4GHz、433MHz、eLTE-IoT（华为）、LoRa通讯方式

可选择USB通讯方式的Modbus RTU通信协议；

可定制个性化需求的压力传感器、液位传感器；

1.压力参数

信号描述

模拟量

技术参数

监测参数：压力

量程：按用户需求定制，提供多种量程供用户选择

介质：气体、液体

精度：±0.5%F.S.、±0.2%F.S.可选

安装螺纹：NPT1/2，NPT3/4，G1/2，、、、，按用户要求提供

传感器外壳材质：工程塑料

传感器型式：可选扩散硅或微熔

2.接口

USB转串行接口

数量：1个

数据接口：RS232，T，R，GND；

数据位：7，8；停止位：1，2；校验位：None，Even，Odd

波特率：1200 bps ~115200Kbps

3.其它

工作电压	3.6V（19AH）
平均功耗	0.2W
休眠电流	≤20µA
防护等级	防护等级IP68
安装方式	可选M20X1.5（水线密封或端面密封），NPT3/4、NPT1/2、G1/2、G1/4等尺寸。
使用环境	全工业级设计，环境温度：-40～+85℃；环境湿度：相对湿度95%。
防震	20G@IEC-68-2-6，正弦波，5~500Hz，1 Oct./min，1hr/axis.
抗冲击	100G@IEC-68-2-27，半正弦波，30
安规认证	EMC:EN6100-6-2 EMI：EN55022 Class A EMS: EN61000-4-2（ESD）Level2, EN61000-4-4（EFT）Level2, EN61000-4-59(Surge) Level2，EN55024 ETSI/EN：300 328：V1.9.1（V2.1.1） ETSI/ EN：300-220 V2.4.1
绿色产品	RoHS

产品外形尺寸


应用领域

供水管监测	监测供水管道压力，水池水位
管网压力监测	工厂水、汽、气管道压力监测
储罐监测	危化品储罐液位、压力监测
管沟、管井监测	排水管沟、管井液位监测
油、气田监测	油田、气田管道压力监测
设备工艺参数	生产设备管道压力监测
压力信号采集	为SCADA、DCS，及其它数据采集系统、自控系统采集压力信号
消防管压力监测	商业楼宇、工厂消防水管压力监测
消火栓水压监测	监测消火栓供水管压力
