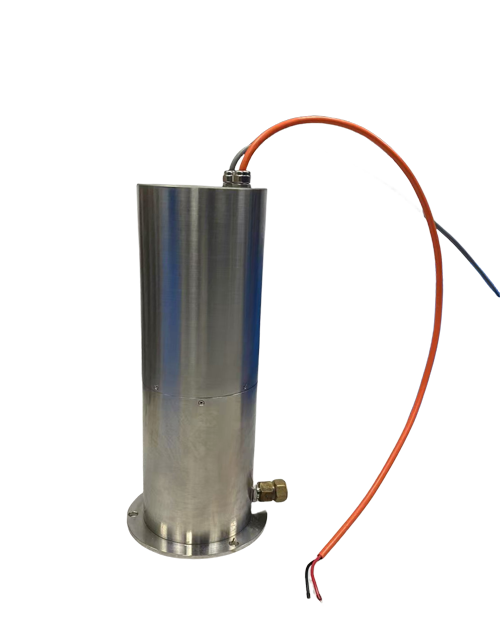

HR9200L型大量程光电式(CCD) 静力水准仪

     HR9200L大量程光电式(CCD)静力水准仪用于安装在水工建筑物或其他工程建筑物所设置的液体静力水准系统的测点上,测建筑物及其基础各测点间相对的垂直方向变形。

     HR9200L大量程光电式(CCD)静力水准仪用于安装在静力水准测量系统上,可以对分层标、大坝、船闸、边坡及地下洞室、地铁、桥梁、隧洞、矿山、高层建筑、地基、核电站等不同部位、块体的相对垂直位移变化进行精密测量。仪器采用了CCD光电技术,实现了非接触式测量方式,具有精度高、测量范围大、防潮性能好、稳定性好等特点。传感器采用RS-485信号输出,适合长距离信号传输,也方便接入监测自动化系统。

采用了CCD光电技术

实现了非接触式测量方式

精度高、测量范围大、防潮性能好、稳定性好

采用RS-485信号输出,方便接入监测自动化系统

产品相关

  • 资料下载: 点击下载
  • 产品品牌 : 恒瑞HighReach
  • 订货型号 : HR9200L
  • 联系邮箱 : highreach@hr-tool.cn
  • 变送器咨询电话 : 15686900127

技术参数

性能指标:

规格及型号

HR9200L光电式

量程(mm)

100或其他

分辨率(mm)

0.01

精度

0.05%F.S

环境温度(°C)

-20~+60

相对湿度

<95%

信号输出

RS485
















相关参数

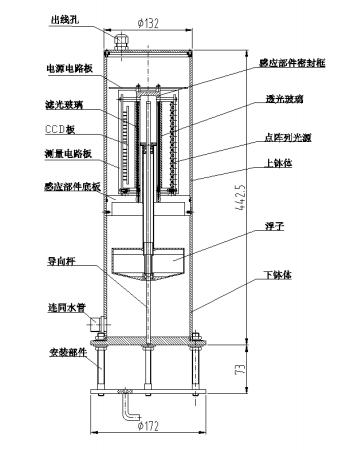

仪器结构

      HR9200L大量程光电式(CCD)静力水准仪主要由上钵体、下钵体、感应部件、浮子、连通管和安装部件等部分组成。下钵体内盛一定高度的液体,且浮子随液面升降而上下位移,浮子上装有标识浮子上下移动距离的钢丝;感应部件置于上钵体内,通过智能传感器数据采集系统能得到浮子上下移动的距离并输出;连通管用于连接其它静力水准仪测点,并将各个测点连成一个连通的液体通道,使各测点静力水准仪下钵体内的液面始终为同一水平面。
